Convertisseur isolé ou convertisseur non-isolé : que choisir ?



Choisir un convertisseur isolé ou un convertisseur non isolé ?



Pourquoi s'intéresser aux convertisseurs DC-DC, à très haut rendement, non isolés, d'Elecdan Converter (brevet d'invention 2012) ?

Historique : L'utilisation des convertisseurs non isolés, autrefois peu commune, est devenue très répandue, en particulier dans les industries de l'informatique, des télécommunications et des équipements électroniques.

Constat : 9 fois sur 10, en conversion d'énergie électrique DC-DC, il n'est pas utile d'isoler le « zéro de la tension de sortie » du « zéro de la tension d’entrée ».

Conseil : A partir de puissances ≥ 100W, adoptez donc un « zéro » commun à l'entrée et à la sortie, en utilisant un convertisseur DC-DC non isolé, aux avantages suivants :

♦  Forte réduction des pertes énergétiques grâce à un rendement très élevé (généralement de 92% à 99%),

♦  Diminution du volume du convertisseur,

♦  Economie d'énergie d'entrée, délivrée par le générateur (batterie, pile à combustible, module photovoltaïque, etc.)

♦  Moins de calories parasites à évacuer,

♦  Fiabilité accrue,

♦  Coûts réduits.

De plus, nos convertisseurs non-isolés boost (step-up) évitent tout blocage "surintensité au démarrage" par aiguillage instantané. Ce qui permet par exemple l'utilisation d'un moteur à très fort courant d'appel au démarrage.

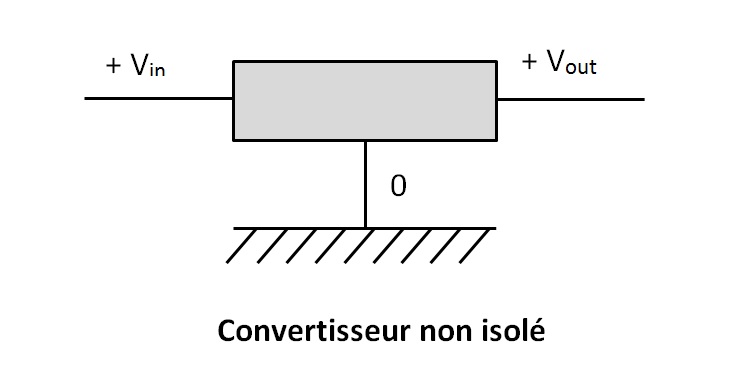

Convertisseur non isolé

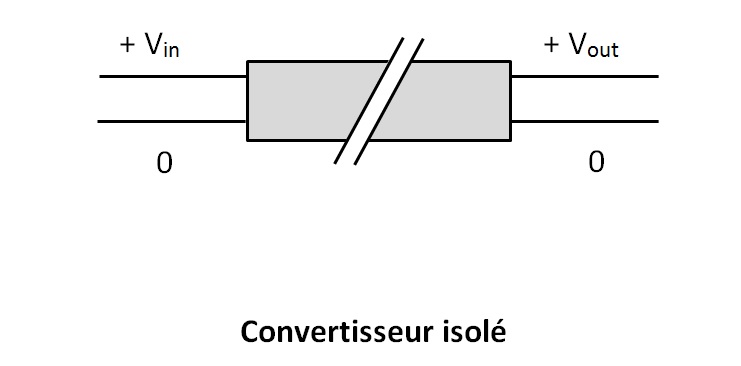

Convertisseur isolé

Types de convertisseurs non isolés :

♦  élévateur (step-up, boost) ou
♦  abaisseur (buck) ou
♦  buck & boost

Si un convertisseur isolé vous paraît indispensable, voyez notre gamme dont les puissances vont de 15W à 1250W, pour des plages d'entrée comprises entre 9V et 1000V.



Quelques exemples de convertisseurs CC-CC non isolés, récemment étudiés par Elecdan Converter à la demande de clients





Fonction du convertisseur DC-DC non isolé

Entrée

Sortie

Rendement

Secteur d'activité du client

Abaisseur (buck)

30V à 50,4V
(12 batteries au lithium)

24V / 15A / 360W

97%

Automatismes / Allemagne

Elévateur (boost) pilotable proportionnellement par "0 à 5V"

18V à 25V

26V à 48V / 600W
0 → 26V
2,5V → 37V
5V → 48V

94%

Robotique / France

Abaisseur & élévateur (buck & boost)

35V à 58,8V
(14 batteries au lithium)

56V / 6A / 400W

95%

Informatique / USA

Elévateur (boost)

10V à 14V
(batterie au plomb)

18V / 300W

96%

Transports terrestres / France

Abaisseur & élévateur (buck & boost) réversible

40V à 80V
(générateur aquatique réversible à hélice)

56V / 6A / 400W (batterie)

95%

Voiliers (accumulation & propulsion) / USA

Elévateur (boost)

40V à 56V
(4 batteries au plomb de 12V)

72V / 12,5A / 900W

96%

Ferroviaire / France

Elévateur (boost)

3V à 5V
(pile à combustible)

24V / 4A / 100W

90%

Expédition polaire / France

Elévateur (boost)

20V à 28V
(batterie au plomb)

48V / 500W / 100 cm3

95%

525 chariots robotisés / France



Les convertisseurs abaisseurs sont également appelés "buck converters", "step-down converters".

Les convertisseurs élévateurs sont également appelés "boost converters", "step-up converters".

Parmi nos produits, les "step-up voltage regulators" sont des convertisseurs élévateurs DC-DC non isolés.

Convertisseurs sur mesure : La conversion d'énergie électrique DC-DC à très haut rendement, de 100W à 3kW, vous tente ?
Parlez-nous-en ! Notre bureau d'étude vous proposera rapidement une solution personnalisée.
